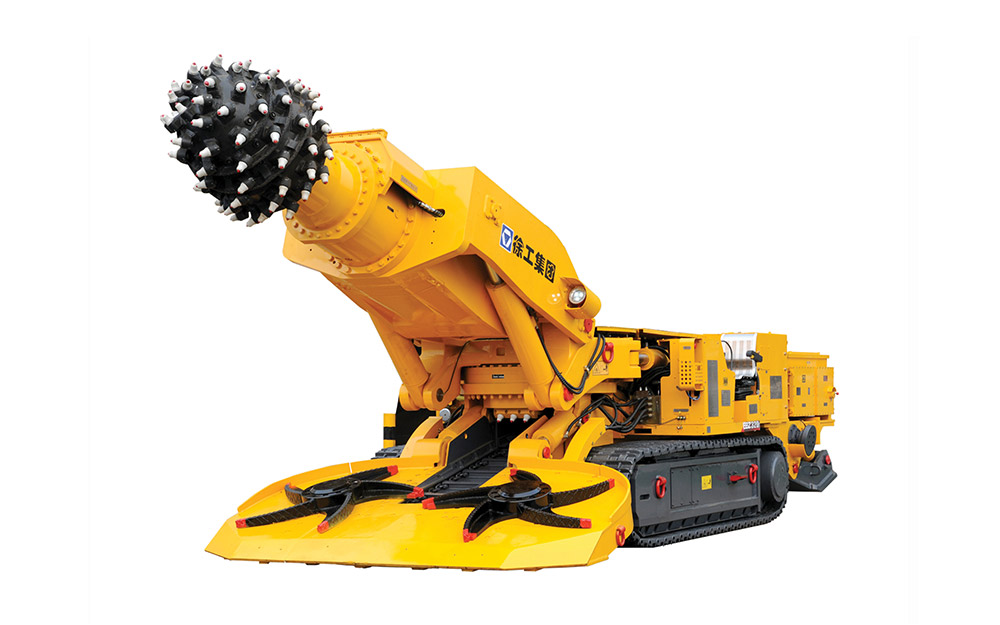

EBZ320掘进机

EBZ320掘进机

所属于 掘进设备

订购咨询 具体产品信息请致电 025-51199676

EBZ320悬臂式掘进机液压系统采用恒功率、压力切断、负载敏感控制,使用旁通过滤技术有效提高液压元件寿命,降低系统故障。主要液压元件均采用国际知名品牌。
喷雾系统
EBZ320具有内外喷雾功能,高压内喷雾系统采用双道密封保护措施,新增文丘里喷嘴设计,除尘效果更佳。
切割机构
切割机构由切割头、切割臂、切割减速机、电机箱体及切割电机组成。切割头采用仿真技术优化设计,外形为圆锥台形结构,截齿采用凯南麦特或山特维克产品。布置合理,破岩能力强。
第一运输机
双摇杆随动机构实现运输机前溜槽与铲板后溜槽的平滑连接。驱动装置采用液压马达直接驱动链轮,实现物料运输。张紧装置采用油缸卡板张紧的结构,对刮板链的松紧程度进行调整。
行走机构
行走驱动系统采用国际知名品牌,有效地增大了设备的牵引力和爬坡能力。
润滑系统
润滑系统采用集中润滑,使定期润滑工作更便捷、更可靠。

技术参数:

项  目 参数
整机质量 120t
外形尺寸 13000mm
铲板 3800mm
机身 3000mm
截割头水平放置最高点 2700mm
机身 2195mm
卧底深度 280mm
地隙 270mm
定位切割范围 高度 5700mm
宽度 7000mm
面积 39.9m2
龙门高度 400
最大/经济切割煤岩抗压强度 ≤120/90MPa
爬坡能力 ±18°
行走速度 0~6.3/10m/min
总功率 595KW
切割电机功率 320KW
泵站电机功率 200kW
供电电压 AC1140V
供电频率 50Hz
切割头转速 30.6r/min
履带外宽 2930mm
涨紧形式 油缸涨紧、卡板锁紧
喷雾水压 外喷雾水压≥1.5Mpa
内喷雾水压≥3Mpa
最大不可拆卸件尺寸 3.3×1.5×1.7(m)
最大不可拆卸件质量 10000kg
