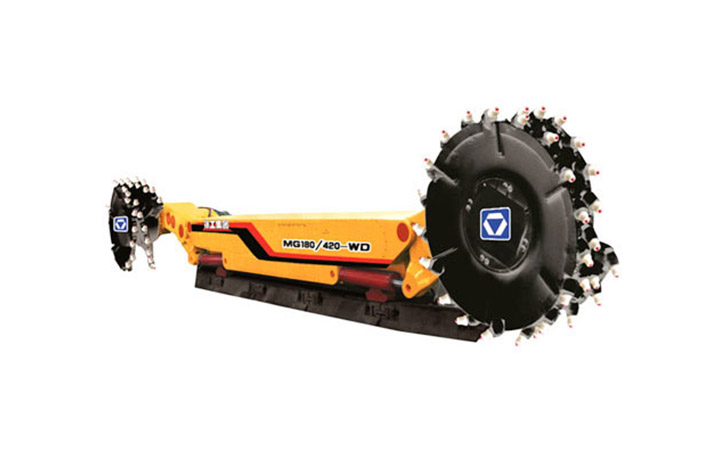

MG180/420-WD系列交流电牵引采煤机装机总功率分别为351.5kW、377.5kW、417.5kW,截割功率分别为2×150kW、2×160kW、2×180kW,牵引功率为2×25kW,调高电机功率7.5kW,采用交流变频调速系统来控制。
采煤机牵引速度
MG180/420-WD系列交流电牵引采煤机采用多电机驱动横向布置形式,截割摇臂用销轴与牵引部联接,左、右牵引部及中间箱,采用高强度液压螺栓联接。在牵引减速箱内横向异步牵引电机,通过牵引机构为采煤机提供420kN的牵引力,中间控制箱中装有调高泵站,电控、变压器、水阀,每个主要部件可以从老塘侧抽出,易维修,易更换。
可在空气中的煤尘、甲烷爆炸性气体浓度不超过《煤矿安全规程》中所规定的安全含量的矿井中使用;并可在海拔不超过2000m、周围介质温度在-5℃~+40℃之间,空气湿度不大于95%(在+25℃时)的情况下可靠地工作。
该采煤机适用于与相应的液压支架,各种型号工作面运输机配套,实现综合机械化采煤或放顶煤综采;亦可与相应的工作面运输机、单体液压支柱、长钢梁或金属铰接梁配套实现新高档普采。
技术参数:
项目 | 单位 | 参数 |
---|---|---|
参数项 | - | MG150/360-WD |
适应煤层 | ||
采高范围 | (m) | 0.9~2.1 |
适应倾角 | (°) | ≤45 |
煤质硬度 | - | f2~f3 |
总体参数 | ||
机面高度 | (mm) | 745 |
采高 | (mm) | 2100(Ф1250) |
下切量 | (mm) | 165(Ф1250) |
截深 | (mm) | 630 |
过煤高度 | (mm) | 455 |
不可拆卸尺寸 | (mm) | 3300×1120×520 |
装机功率 | (kW) | 2×150+2×22+7.5 |
电压 | (V) | 1140V |
机重 | (t) | 19t |
截割部 | ||
截割功率 | (kW) | 2×150 |
摇臂长度 | (mm) | 1736 |
摇臂摆角 | (°) | -22~+42 |
摇臂摆动中心距 | (mm) | 5822 |
滚筒转速 | (r/min) | 59.8 |
滚筒直径 | - | Ф900/Ф1000/Ф1100/Ф1250 |
牵引部 | ||
牵引功率 | (kW) | 2×22 |
牵引型式 | - | 交流变频调速、电机驱动齿轮销轨式无链牵引 |
牵引力 | (kN) | 0~300/222 |
牵引速度 | (m/min) | 0~5.92/8.0 |
操纵方式 | - | 中间手控(开停机、停运输机、调速换向)、无线遥控(停机、调速换向、调高) |
喷雾方式 | - | 内外喷雾 |
冷却方式 | - | 各电机、电控箱、摇臂、调高油箱分别冷却 |
配套输送机 | - | 可与SGZ630系列、SGZ730系列、SGZ764系列输送机配套 |
