MG2×80/380-WD

MG2×80/380-WD

所属于 采煤机

订购咨询 具体产品信息请致电 025-51199676

MG2×80/380-WD系列交流电牵引采煤机,为多电机横向布置无链电牵引采煤机,该机装机总功率380kW,460kW,截割电机功率2×2×80kW,2×2×100kW,牵引电机功率2×22kW,调高电机功率7.5kW,采用变频调速系统来控制采煤机牵引速度。

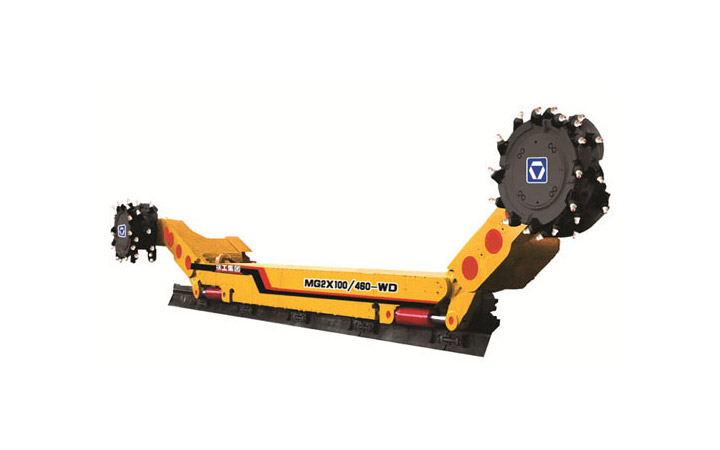

MG2×100/460-WD系列采煤机,采用多电机驱动横向布置形式,截割摇臂用销轴与牵引部联接,左、右牵引部及中间箱,采用高强度液压螺栓联接。在牵引减速箱内横向装有牵引电机,通过牵引机构为采煤机提供300kN的牵引力,中间控制箱中装有调高泵站,电控、水阀,每个主要部件可以从老塘侧抽出,易维修,易更换。
可在空气中的煤尘、甲烷爆炸性气体浓度不超过《煤矿安全规程》中所规定的安全含量的矿井中使用;并可在海拔不超过2000m、周围介质温度在-5℃~+40℃之间,空气湿度不大于95%(在+25℃时)的情况下可靠地工作。
MG2×100/460-WD系列采煤机两端设有液压调高手把控制采煤机左、右摇臂的升降,中间设有电控操作按钮。

技术参数:

项目 单位 参数
参数项 - MG2×80/380-WD
适应煤层

采高范围 (m) 0.9~2.2
适应倾角 (°) ≤45
煤质硬度 - f2~f3
总体参数

机面高度 (mm) 745
最大采高 (mm) 2200(Ф1250滚筒)
下切量 (mm) 210(Ф1250滚筒)
截深 (mm) 630
过煤高度 (mm) 237
最大不可拆卸尺寸 (mm) 3300×1132×520
装机功率 (kW) 2×2×80+2×22+7.5
电压 (V) 1140V
机重 (t) 22t
截割部

截割功率 (kW) 2×2×80
摇臂长度 (mm) 1934
摇臂摆角 (°) -11~+30
摇臂摆动中心距 (mm) 5822
滚筒转速 (r/min) 71.1/65.9
滚筒直径 - Ф1100
牵引部

牵引功率 (kW) 2×22
牵引型式 - 交流变频调速、电机驱动齿轮销轨式无链牵引
牵引力 (kN) 0~300/222
牵引速度 (m/min) 0~5.92/8.0
操纵方式 - 中间手控(开停机、停运输机、调速换向)、无线遥控(停机、调速换向、调高)
喷雾方式 - 内外喷雾
冷却方式 - 各电机、电控箱、摇臂、调高油箱分别冷却
配套输送机 - 可与SGZ630系列、SGZ730系列、SGZ764系列输送机配套
