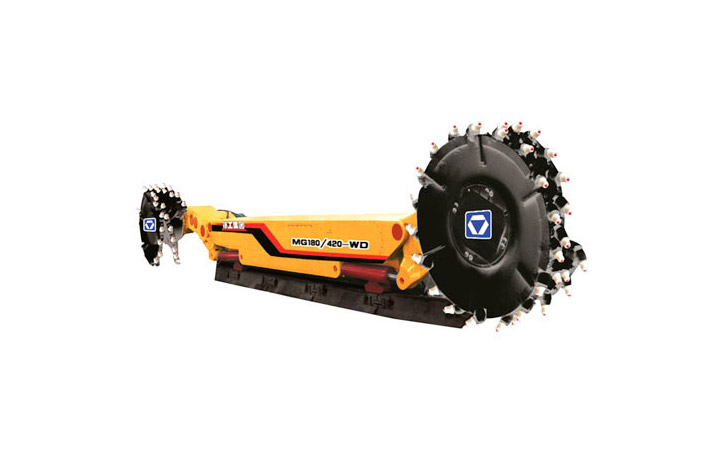

MG160/380-WD

MG160/380-WD

所属于 采煤机

订购咨询 具体产品信息请致电 025-51199676

MG180/420-WD系列交流电牵引采煤机装机总功率分别为351.5kW、377.5kW、417.5kW,截割功率分别为2×150kW、2×160kW、2×180kW,牵引功率为2×25kW,调高电机功率7.5kW,采用交流变频调速系统来控制。

采煤机牵引速度
MG180/420-WD系列交流电牵引采煤机采用多电机驱动横向布置形式,截割摇臂用销轴与牵引部联接,左、右牵引部及中间箱,采用高强度液压螺栓联接。在牵引减速箱内横向异步牵引电机,通过牵引机构为采煤机提供420kN的牵引力,中间控制箱中装有调高泵站,电控、变压器、水阀,每个主要部件可以从老塘侧抽出,易维修,易更换。
可在空气中的煤尘、甲烷爆炸性气体浓度不超过《煤矿安全规程》中所规定的安全含量的矿井中使用;并可在海拔不超过2000m、周围介质温度在-5℃~+40℃之间,空气湿度不大于95%(在+25℃时)的情况下可靠地工作。
该采煤机适用于与相应的液压支架,各种型号工作面运输机配套,实现综合机械化采煤或放顶煤综采;亦可与相应的工作面运输机、单体液压支柱、长钢梁或金属铰接梁配套实现新高档普采。

技术参数:

项目 单位 参数
参数项 - MG160/380-WD
适应煤层

采高范围 (m) 1.3~3.2
适应倾角 (°) ≤45
煤质硬度 - f2~f3
总体参数

机面高度 (mm) 1180
最大采高 (mm) 3200(Ф1800滚筒)
下切量 (mm) 365(Ф1800滚筒)
截深 (mm) 630/800
过煤高度 (mm) 455
最大不可拆卸尺寸 (mm) 3570×930×610
装机功率 (kW) 2×180+2×25+7.5
电压 (V) 1140V
机重 (t) 30t
截割部

截割功率 (kW) 2×180
摇臂长度 (mm) 1826
摇臂摆角 (°) -22~+42
摇臂摆动中心距 (mm) 6760
滚筒转速 (r/min) 39.4/44.7
滚筒直径 - Ф1400/Ф1600/Ф1800
牵引部

牵引功率 (kW) 2×25
牵引型式 - 交流变频调速、电机驱动齿轮销轨式无链牵引
牵引力 (kN) 0~420/263
牵引速度 (m/min) 0~6.5/10.5
操纵方式
中间手控(开停机、停运输机、调速换向)、无线遥控(停机、调速换向、调高)
喷雾方式 - 内外喷雾
冷却方式 - 各电机、电控箱、摇臂、调高油箱分别冷却
配套输送机 - 可与SGZ630系列、SGZ730系列、SGZ764系列输送机配套
