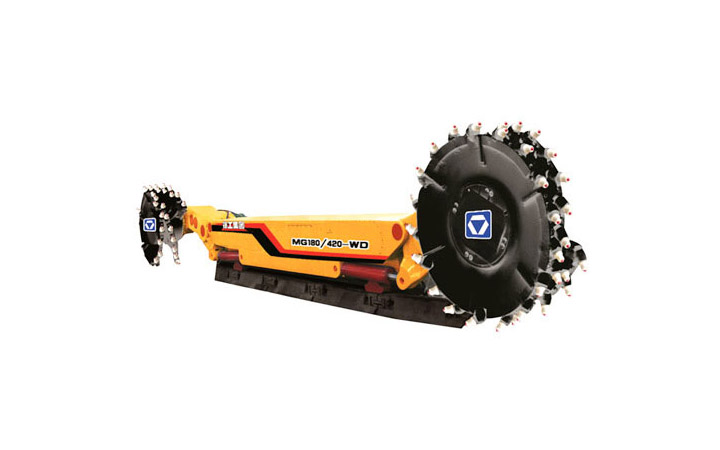

MG180/420-WD

MG180/420-WD

所属于 采煤机

订购咨询 具体产品信息请致电 025-51199676


产品概述

MG180/420-WD系列交流电牵引采煤机装机总功率分别为351.5kW、377.5kW、417.5kW,截割功率分别为2×150kW、2×160kW、2×180kW,牵引功率为2×25kW,调高电机功率7.5kW,采用交流变频调速系统来控制。


采煤机牵引速度

MG180/420-WD系列交流电牵引采煤机采用多电机驱动横向布置形式,截割摇臂用销轴与牵引部联接,左、右牵引部及中间箱,采用高强度液压螺栓联接。在牵引减速箱内横向异步牵引电机,通过牵引机构为采煤机提供420kN的牵引力,中间控制箱中装有调高泵站,电控、变压器、水阀,每个主要部件可以从老塘侧抽出,易维修,易更换。

可在空气中的煤尘、甲烷爆炸性气体浓度不超过《煤矿安全规程》中所规定的安全含量的矿井中使用;并可在海拔不超过2000m、周围介质温度在-5℃~+40℃之间,空气湿度不大于95%(在+25℃时)的情况下可靠地工作。

该采煤机适用于与相应的液压支架,各种型号工作面运输机配套,实现综合机械化采煤或放顶煤综采;亦可与相应的工作面运输机、单体液压支柱、长钢梁或金属铰接梁配套实现新高档普采。

技术参数:

技术项目 MG150/360-WD MG160/380-WD MG180/420-WD
适应煤层 采高范围 0.9~2.1 1.3~3.2 m
适应倾角 ≤45°
煤质硬度 f2~f3
总体参数 机面高度 745mm 1180 mm
最大采高 2100mm(φ1250) 3200 mm(φ1800滚筒)
下切量 165mm(φ1250) 365 mm(φ1800滚筒)
截深 630mm 630/800mm
过煤高度 455mm
最大不可拆卸尺寸 3300X1120X520 3570X930X610mm
装机功率 2X150+2X22+7.5kW 2X160+2X25+7.5kW 2X180+2X25+7.5kW
电压 1140V
机重 19t 30t
截割部 截割功率 2X150kW 2X160kW 2X180kW
摇臂长度 1736mm 1798mm 1826mm
摇臂摆角 -22°~+42°
摇臂摆动中心距 5822mm 6760mm
滚筒转速 59.8r/min 39.4/44.7r/min
滚筒直径 φ900/φ1000/φ1100/1250 φ1400/φ1600/φ1800
牵引部 牵引功率 2X22kW 2X25kW
牵引型式 交流变频调速、电机驱动齿轮销轨式无链牵引
牵引力 0~300/222kN 0~420/263kN
牵引速度 0~5.92/8.0m/min 0~6.5/10.5m/min
操纵方式 中部手控(开停机、停运输机、调速换向)、无线遥控(停机、调速换向、调高)
喷雾方式 内外喷雾
冷却方式 各电机、电控箱、摇臂、调高油箱分别冷却
配套输送机 可与SGZ630系列、SGZ730系列、SGZ764系列输送机配套
