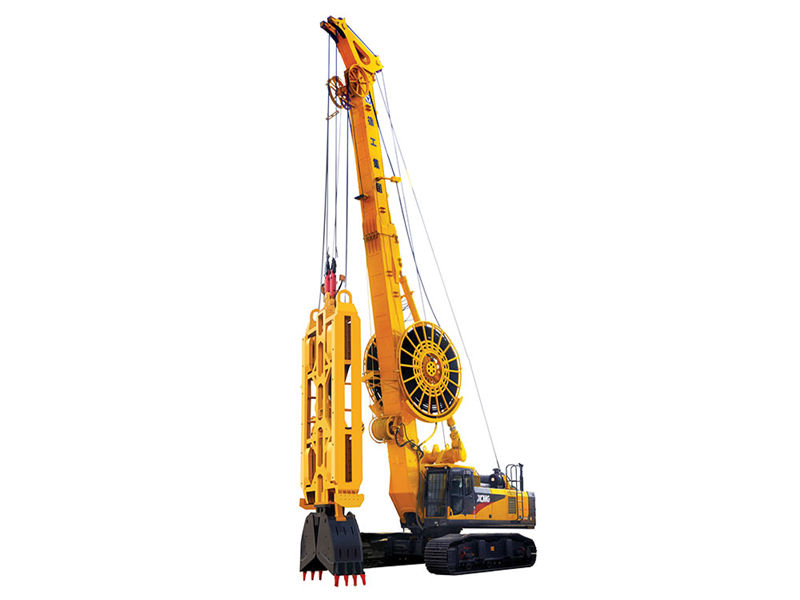

XG480D 连续墙抓斗

1.自主技术的液压伸缩式履带底盘技术，履带展开宽度范围3500mm-4800mm，履带轮距5175mm，确保运输便捷性的同时有效提高了设备的行走能力和施工的稳定性；

2.优化设计的回转平台结构，强度高、布局合理，便于设备的维修保养；

3.国内外首创前后布置的双卷扬单排绳结构，可有效提高钢丝绳1-3倍使用寿命，降低掉斗、埋斗的风险；

4.全液控操控系统，整机稳定性更好，可靠性更高；

5.集成化、智能化的控制系统和方便快捷的人机交互界面，可实现设备施工状态的动态显示；同时具有故障显示及I/O检测功能，保证了整机的高可靠性和安全性；

6.自主研发的可满足多种复杂地层施工的推板纠偏式抓斗，抓斗重心低、导向距离长、闭合力大（标配1400kN油缸推力），并标配12块纠偏装置（成槽精度达到1/500），有效保证了施工效率及施工精度；

7.可配置满足狭小空间、直角槽、异形槽施工的抓斗回转装置，提高设备的施工范围。

技术参数：

序号	名称		单位	参数
1	发动机	厂家	康明斯
		型号	QSM11-C400
		额定功率	kW/ r/min	298/2100
2	成槽厚度		mm	300-1500
3	成槽深度		m	75
4	单次成槽长度		mm	2800
5	抓斗闭合力		kN	1200/1400
6	抓斗开斗时间		s	4.8
7	抓斗闭斗时间		s	5.2
8	系统流量		L/min	2×380+180
9	系统压力		MPa	32
10	卷扬	提升力	kN	2×240
		卷扬提升/下放速度	m/min	45/65
		卷扬钢丝绳直径	mm	φ30
11	履带	履带宽度	mm	800
		履带总宽	mm	3500-4800
		履带纵向两轮中心距	mm	5175
12	主机	允许安全挖槽作业范围（距回转中心）	mm	4650-5350
		回转角度	360°
		整机行走速度	km/h	1.5
		整机爬坡度	35%
		工作状态尺寸（长、宽、高）	mm	10400×4800×17300
		运输状态尺寸（长、宽、高）	mm	13500×3500×3500
		整机重量（配1500抓斗）	t	105
