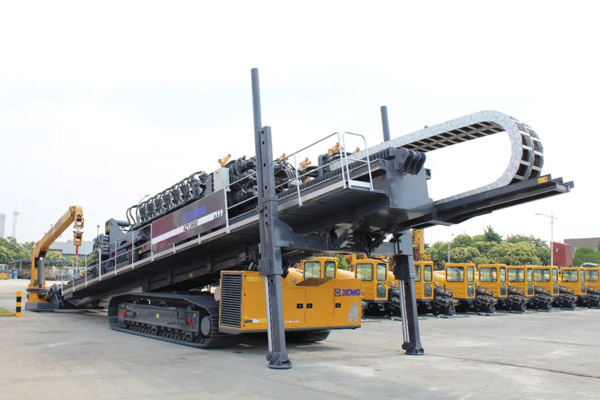

GET ,徐工水平定向钻机泥浆泵保养常识

2020.12.11

冬季到了,如何更好地保养您的爱车,今天来Get一下徐工水平定向钻机泥浆泵保养常识,使您的爱车更给力。


泥浆泵的维护保养



✹泥浆泵在每班开机前,均应按“开泵前的准备工作”进行逐条检查。

✹泵工作压力应严格按标牌指示控制,在额定最大工作压力下连续工作时间不得超过1小时, 持续工作压力控制在额定压力的80%以内(指介质为浓泥浆时)。

✹活塞与缸套的配合要注意松紧适度,不得泄漏冲洗液,否则要及时调整或者更换零件。

✹橡胶件应存放在凉爽、干燥、温度变化小(室温在10~25℃内)、光照暗、最好没有紫外线射入的室内(窗户玻璃涂红色或橙黄色、不能涂蓝色),存放时间最好不超过半年。

✹拉杆、缸套、十字头滑套、十字头及进排水阀座等金属件应保存在干燥无腐蚀性气体房间内,并涂上防锈油或进行蜡封.使用时应除蜡并清洁干净,检查是否有碰伤和毛刺,特别是与橡胶件接触的工作表面,装配时要涂上润滑脂。

✹长期停泵还必需将泵的水和油全部放尽,清理各部件上的泥砂及污物,并将下列各零件涂上润滑脂:曲轴轴颈、变速轴、齿轮、十字头、十字头滑套、销轴、拉杆、阀盖、缸盖、阀座孔以及卸荷阀的阀杆和安全阀阀芯等。

✹在寒冬季节或寒冷地区,停泵时间较长时必需浆泵内及各管路中的冲洗液放出,以免冻裂设备。


泥浆泵的润滑



泵的润滑非常重要,为保证泵能持续正常的工作,减少运动部件的磨损,应定期进行润滑,新泵工作500小时后泵体必需清洗换油。此后每间隔1000 小时更换泥浆泵机油1 次。


泥浆泵易损件的拆卸与装配

泵可以整机拆卸或局部拆卸,即在大修时可以整机拆卸,在检修或排除故障时可作局部拆卸。



易损件的拆卸

✮活塞:先拆下缸盖压板螺母,松开缸套内拉杆的螺母和薄螺母,然后用拆活塞工具取出活塞。

✮缸套:先取下泵头,拆下活塞将专用工具顶板叉在拉杆与缸套之间,转动泵利用拉杆将缸套顶出。

✮阀座:先拆下阀盖,用拆阀座工具把阀座拆下。

✮拉杆密封圈:缸套取出后,将拉杆与十字头联接松开,拆卸拉杆,然后打开拉杆密封上的压盖即可更换拉杆密封圈。

✮安全阀:打开上面的护罩,拧松调节螺杆,卸下阀盖,即可更换弹簧。

✮卸荷阀:先将手柄杆拆下来,再松开扁螺母和圆螺母及密封圈螺母等零件,即可更换V型密封圈、密封圈座、阀杆及阀等零件,松开阀体下面的联接螺栓,即可更换阀座。


易损件的装配

✮曲轴轴承压盖只能对号入座、不能互换,螺栓螺母扭紧力矩为120~140Nm。

✮连杆螺钉的扭紧力矩为80~100Nm,并用止动垫圈止动。

✮有联接螺栓螺母均应拧紧,不得有松动现象存在。

✮在组装进排水阀座时要特别注意阀座孔与阀座配合面不允许有任何夹杂物,阀座装入打紧后不允许有松动现象。


泥浆系统的冲洗

每次使用完设备都要对泥浆系统进行冲洗。冲洗方法:泥浆泵吸收口端接入清水,使泥浆泵运转5min左右,直至动力头出水口流出清水为止。

每次清洗完泥浆系统都要将泥浆泵内的水排放干净。



泥浆泵放水口:泥浆泵下方有三个放水孔,将螺栓拆除即可放水,放水过程中需托起内部钢球,将上腔内水排除。

泥浆管路放水口: 将钻机的后支腿撑起,使钻架侧面的放水接头处于最低点,并拧下螺塞即可将水排出。

注意:冬季施工不放水会导致泵体冻裂。


高压冲洗装置

每一个工程结束后需要对设备及工具进行冲洗。



准备好清水,将快速接头2 连接牢靠。

启动发动机。

关闭球阀1。

按住水枪手柄即可清洗设备。

设备清洗好后将快速接头2 断开。



冬季防冻装置

当外界温度低于0℃时,必需为泥浆系统做好防冻准备。

钻机不用或每日工作结束后,需要向泥浆系统中冲入一定量的防冻液,以免系统被冻坏。



向防冻液罐内加注30 升防冻液。

开启单向阀。

启动发动机,开启泥浆泵,当防冻液从动力头钻铤流出后,关闭泥浆泵。

收集、储存或正确处理使用过的防冻液。


泥浆泄露检查



每次设备工作前都要运行泥浆泵,检查泥浆系统各管路、接头连接处是否有渗漏现象。
