徐工XDN2000-S顶管机,地下截污导流显身手!

2021.09.26

国家重拳治污

截污导流项目集中上马

徐工XDN2000-S顶管机显身手

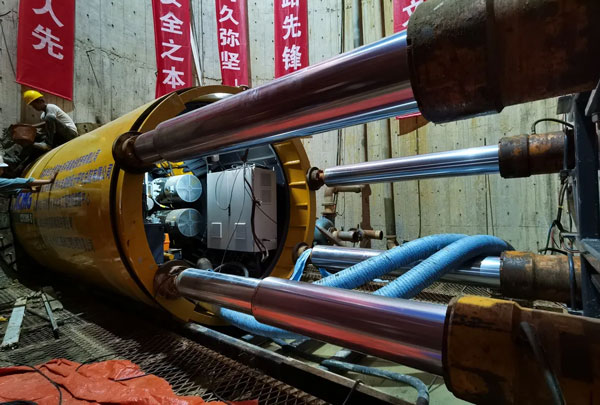

9月24日,引江济淮工程(安徽段)派河截污导流水质保护工程施工-2标段二工区3号井,徐工顶管机XDN2000-S任先锋一号顺利始发,这是本项目顶管施工段的首次始发,也是安徽省省内首次采用新型管材大管径施工方式。



引江济淮工程是一项以城乡供水和发展江淮航运为主,结合灌溉补水和改善巢湖及淮河水生态环境保护为主要任务的大型跨流域调水工程。

派河截污导流水质保护工程为合肥市规模最大、战线最长、投资最多、难度最高、工期最紧的综合整治项目重点工程。地下管道埋设作为截污导流水质保护工程的重要组成部分,顶管施工是其中的关键工艺。



顶管施工,是借助顶管机将管道从工作井内穿过土层顶推到接收井内,以此完成管道埋设,可以避免开挖路面,保障出行畅通,解决了城区地下工程“放不下” “拆不了” “碰不得”的施工难题。

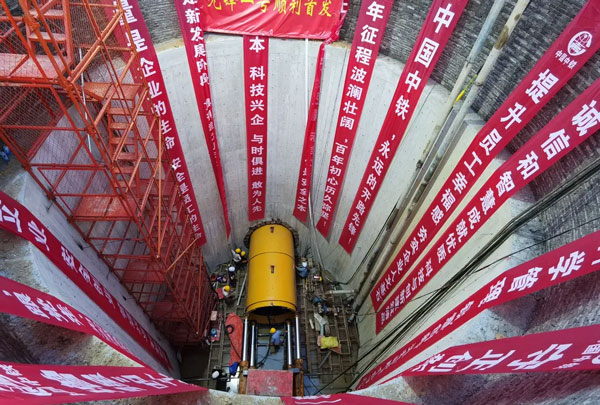

本次顶管推进过程中,徐工XDN2000-S顶管机下穿众多市政管线,穿越复杂地层施工,顶管施工难度极大。顶管管道设计采用F型玻璃夹砂管,机械顶管段主要工程量为2827米,覆土埋深10.6-12.2米。3号井为始发井,双向始发,钢筋混凝土结构,沉井内径9米,厚1米,沉井深14.3米。



徐工XDN2000-S顶管机相较于其他同款机型,机身长度短、重量轻,在土层、砂层,软地层近乎悬浮状态,不易发生栽头或者下沉现象,尤其在淤泥、流沙等松软且稳定性较差的地层能够实现安全、高效顶进,保证施工精度。



关键装置动力主轴配合油脂泵使用,具有耐磨、耐腐蚀、工作可靠等优点,在润滑条件不良的条件下仍然能保证良好密封性能,大大提升减速部密封可靠性和使用寿命。



触摸屏界面能对整机进行集中操作,在视频监视器能够观察各部件作业状态,并实时采集整机传感器参数,通过对油压、油温、倾角、缺相、相序、位移、漏电等状态进行监控报警,实现精细化施工。

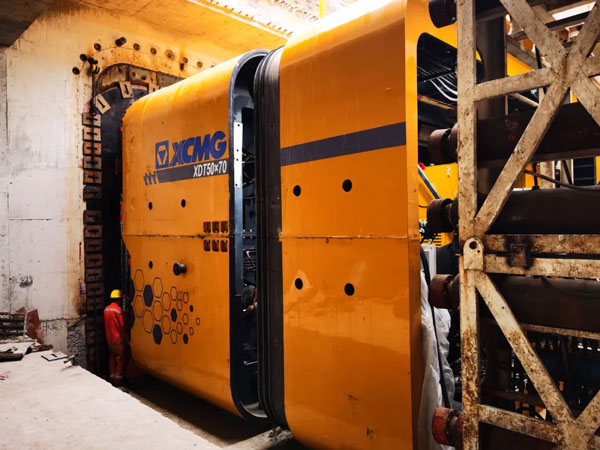

此前不久,徐工顶管机的又一重要成员--国内首台全液压驱动矩形顶管机徐工XDT50*70承顶的郑州地铁寺东孙站出入口顶管工程顺利贯通。



作为地下基建中的“幕后英雄”,徐工顶管机在管网、电缆铺设中一直以先进的工艺,高精度、强顶进的施工效率穿行于城市各个角落,地下截污导流,供电、通信、有线电视等三线入地……徐工非开挖设备时刻为基础建设贡献着力量!
